Почему высокоскоростные платы теряют сигнал? Как SanHan решает задачи EMC на частотах 2–5 ГГц
(Почему высокоскоростные платы теряют сигнал? Как SanHan решает задачи EMC на частотах 2–5 ГГц)
«4G-модули часто теряют связь в плотной среде базовых станций», «медицинские анализаторы кислорода в крови дают ложные срабатывания», «тестеры аккумуляторов дают дрейф данных при высоких температурах и влажности» — эти, казалось бы, несвязанные сбои на 80% имеют один корень: целостность сигнала (SI) и электромагнитная совместимость (EMC) высокоскоростных PCB были проигнорированы на этапе проектирования. Не потому что инженеры недостаточно профессиональны, а потому что традиционные поставщики PCB заботятся только о том, «можно ли изготовить плату», и никогда не спрашивают, «будет ли сигнал стабильным». В этой статье мы разберём физические механизмы отказов высокоскоростных PCB и покажем, как SanHan через трёхуровневую систему «перехват до проектирования + контроль на производстве + верификация перед отгрузкой» обеспечивает стабильность сигналов 2–5 ГГц во всём температурном диапазоне от –40°C до +85°C.
Почему стандартные решения не работают? Три «невидимых убийцы», которые игнорируют 90% проектов
Высокоскоростные PCB (>1 ГГц) — это не «ускоренная версия» обычных плат, а «новый вид» с совершенно другими физическими законами. Вот три детали, на которые наступают 90% проектов:
| Невидимый убийца |
Типичная ошибка |
Последствия |
Способ предотвращения SanHan |
| Несоответствие импеданса |
10-гигабитный интерфейс на FR-4, диэлектрическая толщина 0,2 мм, без контроля импеданса |
Отражение сигнала >15%, канал полностью неработоспособен |

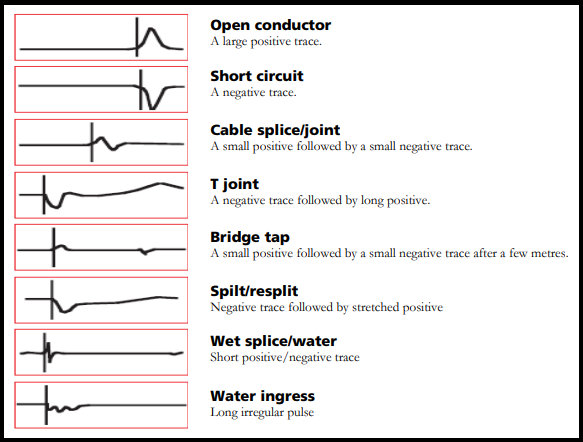

На этапе DFM обязательная TDR-симуляция, красная черта отклонения импеданса ±5% |
| Ловушка цвета маски |
Использование зелёной маски вместо чёрной или синей |
Различия Dk маски вызывают рост шумов на 3–5 дБ |
В материальной библиотеке заранее занесены данные Dk/Df всех цветовых оттенков, автоматический подбор для высокочастотных применений |
| Разрыв земляной плоскости |
В зонах плотных переходных отверстий не сохранён целостный путь возвратного тока |
Увеличение площади петли возвратного тока, превышение норм излучения EMC |
Двойной контроль AOI + электрическое тестирование, 100%-ное сканирование целостности земляной плоскости |
Реальный урок: Один из клиентов использовал зелёную паяльную маску для прототипа 4G-коммуникационного модуля, лабораторные испытания прошли успешно. При переходе к серийному производству с синей маской в плотной среде базовых станций частота битовых ошибок резко возросла в 10 раз — корень проблемы в дрейфе эффективного Dk микрополосковой линии из-за различий диэлектрической проницаемости двух масок, импеданс ушёл с 50 Ом до 54 Ом. Материальная библиотека SanHan на этапе DFM заблаговременно предупредила об этом риске, рекомендовала зафиксировать номер цвета маски и заранее скомпенсировать ширину линии.
Трёхуровневая система контроля SanHan: не «тушение пожара после», а «предотвращение пожара до»
Первый уровень: DFM-аудит с учётом EMC (перехват на этапе проектирования)
Не «можно ли произвести по Gerber», а «будет ли сигнал стабильным»:
-
Проверка целостности плоскостей: Разделение плоскостей питания/земли, размеры антипадов переходных отверстий, непрерывность пути возвратного тока — заблаговременное выявление «горячих точек» излучения EMC
-
Симметрия дифференциальных пар: Согласование длины ±5 mil, колебания зазора <10%, угол изгиба ≥135°, предотвращение модального преобразования
-
Предварительное моделирование импеданса: Совместное моделирование Polar SI9000 + HFSS, выдача отчётов по импедансу, вносимым потерям и ближнему перекрёстному затуханию для каждой высокоскоростной линии

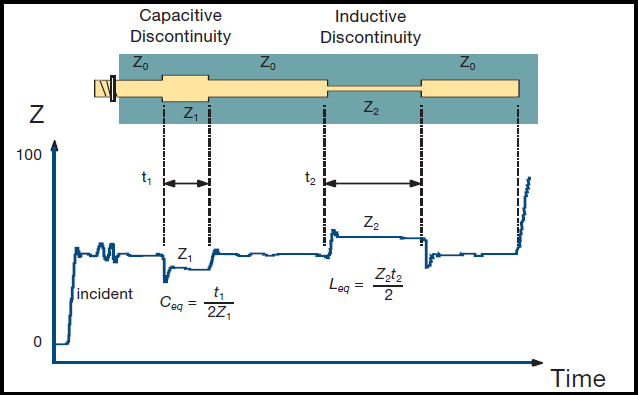

Второй уровень: оперативный контроль на производственной линии (блокировка на этапе изготовления)
| Контрольная точка |
Средство контроля |
Стандарт SanHan |
Отраслевой стандарт |
| Точность ширины линии |
Автоматический оптический контроль AOI |
±8 мкм |
±15 мкм |
| Согласованность импеданса |
TDR-рефлектометр |
±3 Ом (100%-ное сканирование) |
±10 Ом (выборочный контроль 5%) |
| Равномерность диэлектрической толщины |
Рентгеновский толщиномер |
±3% |
±8% |
| Точность совмещения слоёв |
Рентгеновское позиционирование |
±25 мкм |
±50 мкм |
Третий уровень: предварительное сканирование EMC перед отгрузкой (страховка на этапе верификации)
Для высоконадёжных применений — медицинских анализаторов, тестеров аккумуляторов, охранных систем — SanHan проводит сканирование ближнего поля излучения в экранированной камере:
-
Локализация «горячих точек»: Выявление частот и зон PCB с превышением норм излучения
-
Анализ корневых причин: Слишком длинная трассировка? Разрыв земляной плоскости? Неправильное расположение развязывающих конденсаторов?
-
Корректирующие рекомендации: Оптимизация импеданса, позиционирование экранирующих кожухов, подбор фильтров
Результат: Клиенту не нужно ждать провала сертификации EMC готового изделия, чтобы начинать доработку — PCB при отгрузке уже предварительно соответствует требованиям CISPR 32/EN 55032 Class B.
Результаты измерений: SanHan vs традиционные поставщики
| Показатель |
Традиционный поставщик |
Решение SanHan |
Выгода клиента |
| Цикл от прототипа до рабочего образца |
5–8 недель |
3–4 недели |
Сокращение на 40%, захват рыночного окна |
| Частота битовых ошибок высокоскоростного сигнала |
10⁻⁶~10⁻⁸ |
<10⁻¹² |
Нулевые ложные срабатывания медицинского/коммуникационного оборудования |
| Проходимость сертификации EMC с первого раза |
60% |
92% |
Экономия 3–6 месяцев на доработку |
| Согласованность партий CPK |
1,0–1,3 |
≥1,67 |
Нулевые претензии на объёмах в сотни тысяч штук |
Отраслевой тренд: почему проблемы EMC высокоскоростных PCB становятся всё острее?
В 2026 году три тренда усиливают вызовы EMC для высокоскоростных PCB:
-
Рост частот: 5G-A/6G, Wi-Fi 7 выводят рабочие диапазоны за 6 ГГц, длина волны сигнала сокращается до сантиметров, любая структурная неоднородность становится источником излучения
-
Взрывной рост интеграции: Медицинские портативные устройства, автомобильные ECU вмещают всё больше высокоскоростных линий в меньшее пространство, пути межканального взаимного влияния растут экспоненциально
-
Ужесточение нормативов надёжности: Предельные значения EMC по ISO 16750 (автомобили), IEC 60601-1-2 (медицина), CISPR 32 (IT-оборудование) ежегодно становятся строже
Стратегическое реагирование SanHan: Перенос EMC-контроля с «доработки после тестирования» на «предотвращение при проектировании». В 2026 году на один инженера SanHan приходится в среднем 35 проектов EMC-моделирования в квартал, что на 180% превышает показатель 2023 года.
О компании SanHan: ваш консультант по целостности сигналов высокоскоростных PCB
Мы предлагаем не просто изготовление PCB, а полноценную техническую поддержку — от SI-моделирования до предварительной сертификации EMC:
-
Бесплатный предварительный DFM-EMC-аудит: Отправьте Gerber + BOM, в течение 48 часов получите «Отчёт об оценке рисков целостности сигнала»
-
Предварительное сканирование в экранированной камере: Клиенты, подписавшие договор, могут бесплатно подавать заявку на сканирование ближнего поля излучения 1 раз в квартал
-
Полная прослеживаемость параметров: Данные по импедансу, TDR, уровням шума архивируются по всем партиям, отсканируйте QR-код — получите полную информацию, поддержка анализа корневых причин отказов
👉 Нажмите здесь, чтобы скачать «Руководство SanHan по проектированию EMC высокоскоростных PCB», содержащее таблицу расчёта импеданса, матрицу подбора масок, правила трассировки дифференциальных пар.
CTA: Ваше высокоскоростное проектирование страдает от потерь сигнала или превышения норм EMC?
Отправьте Gerber и описание проявления неисправности, инженеры SanHan в течение 24 часов предоставят диагностическое заключение и план оптимизации.
SanHan — от первой линии трассировки до сертификации EMC готового изделия, пусть каждый высокоскоростной сигнал будет стабилен как скала.
