(Технология Embedded Die: как SanHan помогает клиентам захватить преимущества следующего поколения упаковки микросхем)
2026 год, глобальный рынок технологии встраиваемого кристалла (Embedded Die) достиг 1,18 млрд долларов США, и по прогнозам к 2034 году он вырастет до 2,47 млрд долларов при среднегодовом темпе роста 9,6%. От смартфонов до автомобильных радаров, от ускорителей ИИ до имплантируемых медицинских устройств — «встраивание кристалла непосредственно в PCB» становится стандартом для высококлассной электроники. Однако порог входа для этой технологии чрезвычайно высок: точность обработки cavity, выход годности при размещении кристалла, контроль напряжений при ламинировании — ошибка на любом этапе ведёт к браку всей платы. Перед лицом этой упаковочной революции — как SanHan наращивает мощности Embedded Die и помогает клиентам захватить дивиденды следующего поколения продуктов?
Традиционный SMT-монтаж размещает кристалл на поверхности PCB, занимая драгоценное пространство и удлиняя трассировку. Embedded Die встраивает bare die непосредственно во внутренние слои PCB, коренным образом перестраивая физическую форму электронной системы:
| Измерение сравнения | Традиционный SMT-монтаж | Встраивание Embedded Die | Прирост производительности |
| Толщина упаковки | Кристалл + подложка + шарики, общая толщина 1,2–2,0 мм | Кристалл встроен между слоями PCB, общая толщина <0,8 мм | Снижение толщины на 50%+, подходит для ультратонких устройств |
| Длина трассировки сигнала | Кристалл → шарик → поверхность PCB → переходное отверстие → внутренний слой | Кристалл → микропереходное отверстие → прямое соединение с внутренним слоем PCB | Индуктивность снижена на 60%, скачок целостности высокоскоростных сигналов |
| Тепловой менеджмент | Тепло должно пройти через подложку + шарики для отвода | Обратная сторона кристалла непосредственно контактирует с медным слоем PCB для отвода тепла | Тепловое сопротивление снижено на 40%, поддержка более высокой плотности мощности |
| Надёжность | BGA-шарики подвержены механическим напряжениям и усталостному растрескиванию | Кристалл полностью окружён смолой, нет открытых шариков | Сопротивление вибрации и ударам повышено в 3 раза |

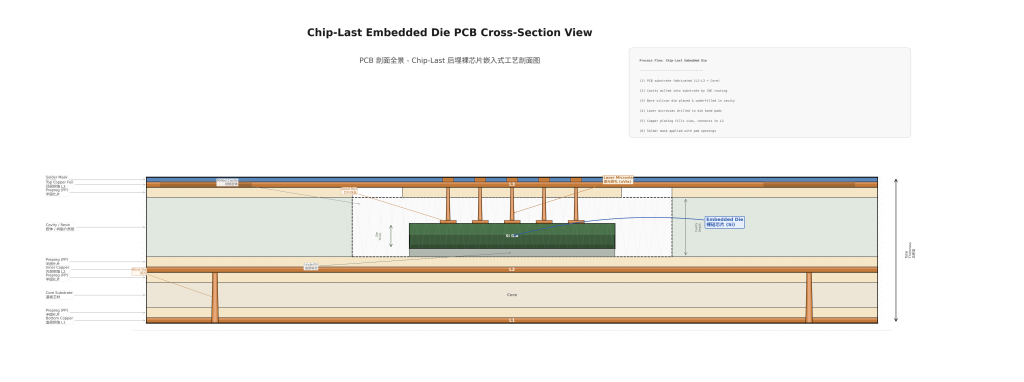

Ключевое понимание: Embedded Die — это не просто «приклеить кристалл в плату». Это требует процесса ламинирования PCB, при котором предварительно протестированный bare die точно размещается в предварительно обработанной cavity, затем покрывается смолой, прессуется, сверлится, металлизируется — каждый шаг предъявляет требования точности на уровне микрометров.
Первый уровень: возможности точной обработки cavity
Ядро Embedded Die — cavity, выточенное в сердечнике PCB для размещения кристалла. SanHan оснащена двойной схемой: высокоточный фрезерный станок с ЧПУ + лазерная обработка:
| Способ обработки | Точность | Применимая толщина кристалла | Стандарт контроля SanHan |
| Фрезерование ЧПУ | ±25 мкм | 100–350 мкм | Вертикальность стенок cavity ±1°, плоскость дна ±10 мкм |
| УФ-лазерное выжигание | ±10 мкм | 50–200 мкм | Без механических напряжений, подходит для ультратонких кристаллов |
Ключевая технология: глубина cavity должна соответствовать толщине кристалла с допуском ±15 мкм. Слишком глубоко — после ламинирования смола над кристаллом слишком тонкая, легко пробивается; слишком мелко — кристалл выпирает, при ламинировании давит и ломается. SanHan использует белый световой интерферометр для 100%-ного контроля глубины cavity, платы с отклонением автоматически отбраковываются.
Второй уровень: размещение кристалла и склеивание
Точность монтажа: Использование высокоточного флип-чип монтажного оборудования, точность размещения кристалла ±10 мкм@3σ, угол поворота ±0,5°
Клеевые материалы: Проводящий клей (анизотропный/изотропный) или спечённое серебро, подбирается в зависимости от мощности и тепловых требований кристалл
Защита при ламинировании: Над кристаллом укладывается плёнка низконапряжённой смолы, температурный профиль ламинирования оптимизирован методом DOE, гарантируя отсутствие трещин и смещений кристалла
Третий уровень: соединение и тестовая верификация
| Способ соединения | Диаметр линии/отверстия | Применимые сценарии | Возможности SanHan |
| Медное столбиковое гальваническое покрытие (Cu Pillar) | Диаметр столбика 40–80 мкм, высота 80–150 мкм | Кристаллы с высокой плотностью I/O | Равномерность гальванического покрытия ±8%, согласованность высоты столбиков ±5 мкм |
| Лазерное сверление микропереходных отверстий | Диаметр отверстия 50–100 мкм | Соединение pad кристалла с поверхностью PCB | Точность позиционирования отверстия ±15 мкм, шероховатость стенок <20 мкм |
| Проволочное склеивание (Wire Bond) | Диаметр золотой/медной проволоки 15–25 мкм | Радиочастотные/высоконадёжные применения | Усилие склеивания ≥8 г, сдвиг шарика ≥15 г |
Полноценное тестирование:
Уровень кристалла: 100%-ное электрическое тестирование перед встраиванием (Wafer Probe), после встраивания — X-Ray контроль смещения/пустот
Уровень платы: Летучее зондовое тестирование + TDR-сканирование импеданса, обеспечение отсутствия обрывов/коротких замыканий соединений
Системный уровень: Термические циклы высоких и низких температур (–55°C~+125°C, 1000 циклов), ускоренное старение HAST (130°C/85% отн. влажности/96 ч)
Тренд первый: модули автомобильных радаров
Радар миллиметрового диапазона 77 ГГц требует максимального сближения антенной решётки и РЧ-фронтенда. Embedded Die встраивает MMIC-кристалл непосредственно во внутренний слой антенной PCB, устраняя паразитную индуктивность проводов склеивания, повышая фазовую согласованность на 30%. AT&S уже строит для таких применений специализированные производственные линии, SanHan синхронно следует этому направлению.
Тренд второй: соединение HBM ускорителей ИИ
Между GPU и HBM требуется тысячи линий высокоскоростной трассировки. Технология Bridge-Embedded PCB встраивает кремниевый мост в диэлектрический слой PCB, обеспечивая короткое расстояние и высокую пропускную способность между кристаллами — Samsung Electro-Mechanics уже подала множество патентов на эту технологию, ориентируясь на сценарии ИИ-вычислений.
Тренд третий: имплантируемые медицинские устройства
Платы кардиостимуляторов должны работать в титановом корпусе толщиной 8 мм в течение 10–15 лет. Комбинация Rigid-Flex + Embedded Die встраивает кристалл в жёсткую зону, гибкая зона соединяется с электродами — объём сокращается на 40%, надёжность соответствует требованиям ISO 13485/FDA 21 CFR Part 820.
Маршрутов технологии Embedded Die множество, SanHan выбирает фокусировку на трёх высокобарьерных сценариях:
| Фокусная область | Технологический маршрут | Целевые клиенты | Статус серийного производства |
| Автомобильные радары | 4 слоя Embedded Die + микрополосковая антенна | Производители радарных модулей Tier 1 | Серийное производство с IV квартала 2026 |
| Оптические модули | 8 слоёв mSAP + Embedded Driver IC | Производители оптических модулей 1,6T | Верификация с I квартала 2027 |
| Промышленная мощность | Толстая медь + Embedded MOSFET | Солнечные инверторы, зарядные станции | Внедрение с II квартала 2027 |
Не делаем: чисто потребительские ультратонкие платы смартфонов (низкая маржа, жёсткая конкуренция), стандартные IC-носители (требуют возможностей упаковки на уровне пластин, не являются сильной стороной PCB-заводов).
Мы предлагаем не просто изготовление PCB, а полноценную поддержку Embedded Die — от подбора кристалла до верификации серийного производства:
Бесплатная оценка DFE: Отправьте спецификации вашего кристалла (размеры, толщина, компоновка I/O, энергопотребление), в течение 48 часов получите отчёт о применимости Embedded Die и проект cavity
Совместная разработка (JDM): Совместно с клиентом определяем конструкцию cavity, схему соединения, стандарты тестирования надёжности
Резервирование мощностей: Подписание годового рамочного договора, приоритетное обеспечение мощностями Embedded Die для автомобильных радаров/оптических модулей
Немедленно свяжитесь с технической командой SanHan Embedded Die, получите бесплатную оценку применимости упаковки и индивидуальный проект.
